Роботизированная ячейкадуговой сварки рычагов подвески

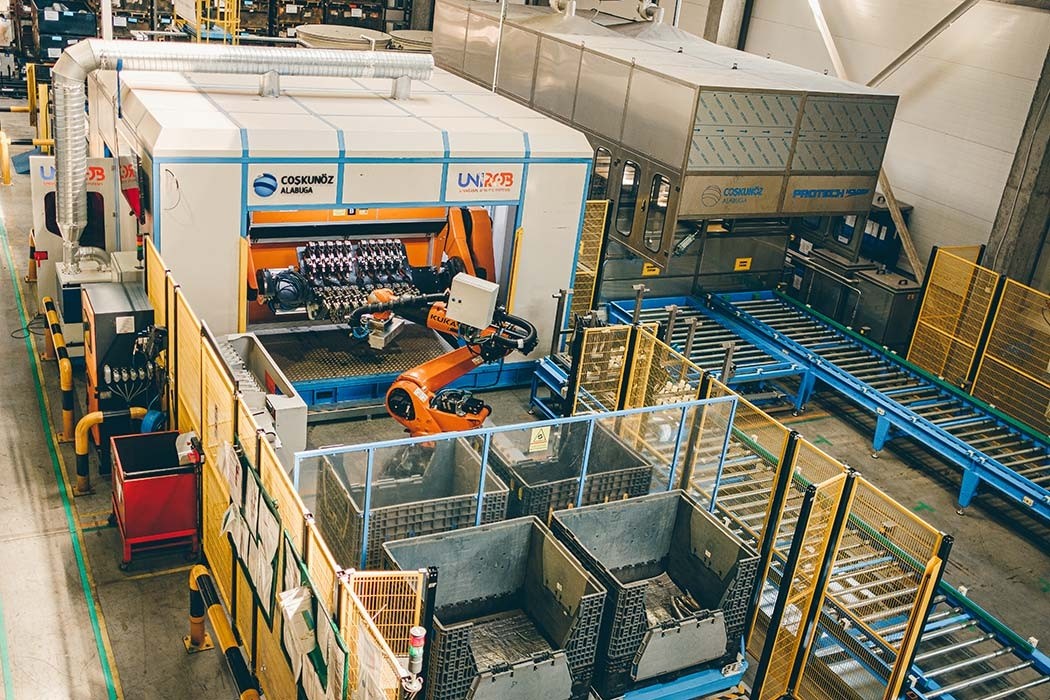

Автоматический комплекс дуговой сварки в среде защитного газа. Реализован на мощностях предприятия «Джошкуноз Алабуга». Комплекс предназначен для сварки объемных изделий, сварочные швы на котором расположены в нескольких плоскостях.
|

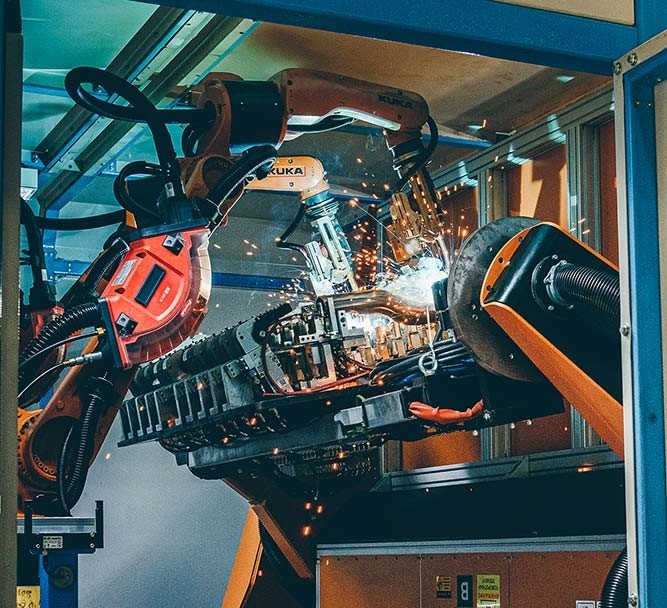

Основные комплектующие Комплекс оборудован двумя сварочными роботами Kuka, работающими вместе.
|
|
Решение Для этого комплекса мы разработали сварочные кондукторы, позволяющие точно позиционировать 8 заготовок. Сварочные кондукторы расположены на трехосевом позиционере Kuka с высокой грузоподъемностью, отличными углами поворотов, а также точностью позиционирования +/-0,05 мм. Для загрузки и выгрузки изделий задействуется робот Kuka KR-120 с магнитным захватом. Каждое изделие после сварки маркируется на гравировальной станции Sick с техническим зрением, что значительно повышает качество работы. |
|

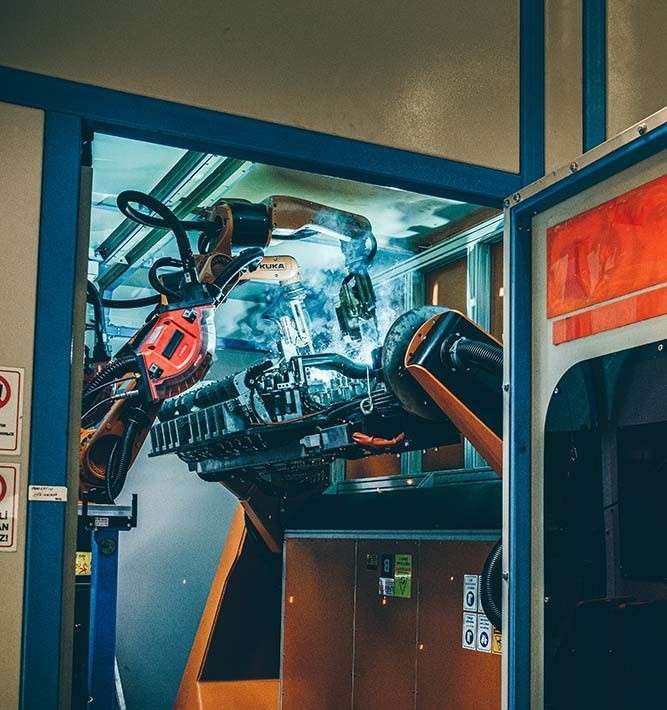

Обслуживание Робот и оснастка обслуживаются через сервисную дверь, которая оснащена размыкающим датчиком и замком безопасности. Управление Комплекс управляется через сервисную панель, а также специальные пульты оператора. |
|
Результат Роботизированные сварочные системы предварительно спроектированы и поставляются готовыми. Используются для автоматизации сварочных производств. Сварка происходит в специальной герметичной камере, которая имеет вентиляцию. Это оборудование фильтрует воздух от сопутствующих газов при сварке и надежно защищает от ультрафиолетового излучения. Благодаря точному позиционированию деталей, швы получаются высококачественными, что позволяет запустить массовое производство в кратчайшие сроки. |
